電纜故障測試儀是電力系統中用于檢測和定位電纜故障的關鍵設備。隨著電力系統的不斷發展，電纜故障的快速、準確檢測變得尤為重要。本文詳細介紹了電纜故障測試儀的原理、組件以及在實際試驗中的應用，旨在為電力系統維護人員提供全面的技術參考。

       電纜故障測試儀是用于檢測電纜故障的精密設備，它通過向電纜發送特定的信號，分析反射回來的信號來確定故障點的位置。隨著技術的發展，電纜故障測試儀在功能、準確性和操作便捷性方面都有了顯著提升。

1. 電纜故障測試儀的原理

       電纜故障測試儀主要基于以下幾種原理進行工作：

       時域反射法（TDR）：通過發送脈沖信號并測量其在電纜中的傳播時間來定位故障點。
       頻域反射法（FDR）：利用頻率域分析反射波形來確定故障位置。
       超聲波法：利用故障點放電產生的聲波信號進行定位。


2. 電纜故障測試儀的組件

       電纜故障測試儀通常由以下幾部分組成：

       測距主機：控制整個測試過程，包括信號的產生、接收和處理。
       脈沖發生器：產生高能量的脈沖信號，用于檢測電纜中的故障點。
       一體化高壓脈沖電源：為脈沖發生器提供高電壓脈沖信號。

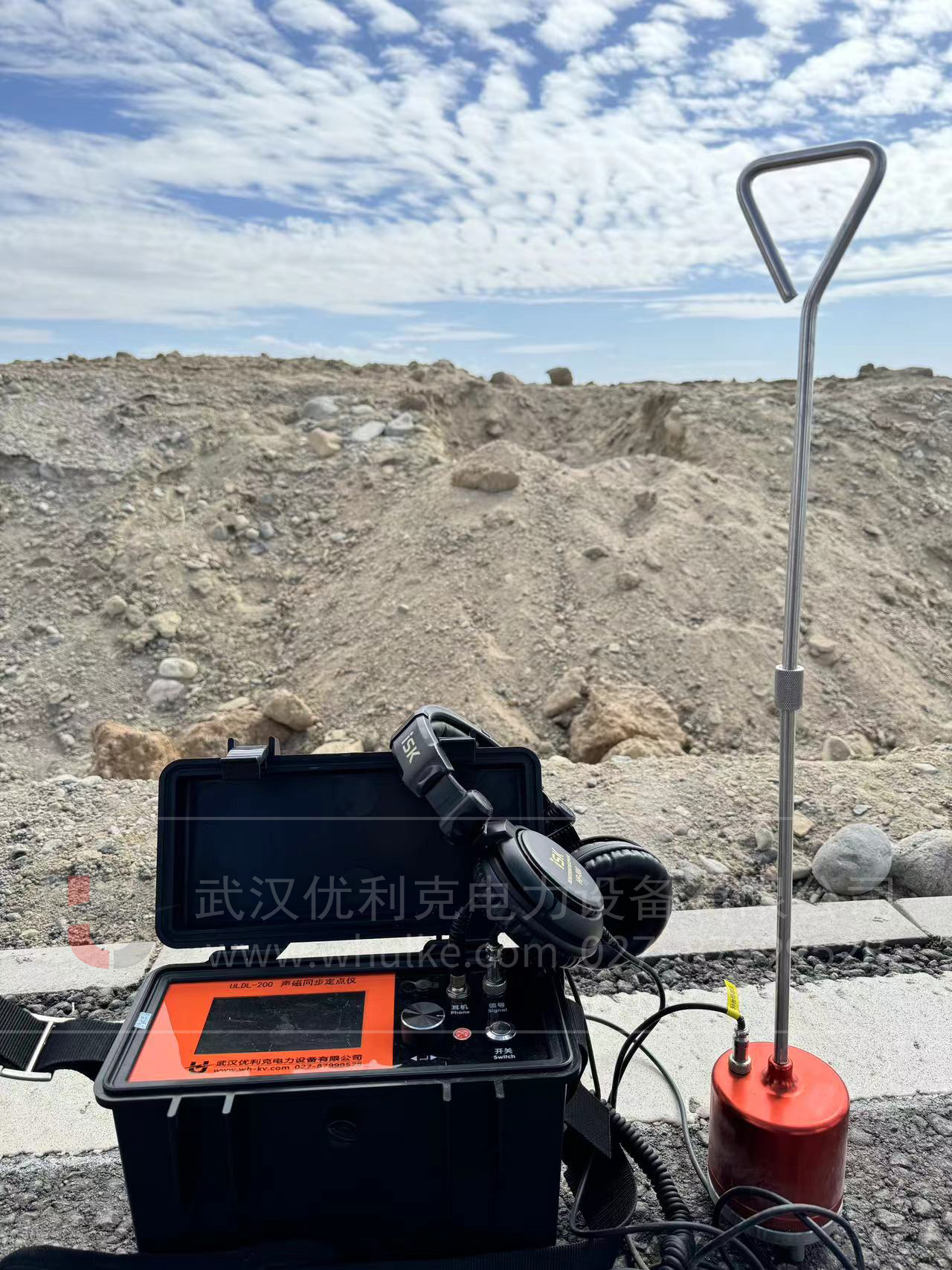

       聲磁同步定點儀：通過聲磁同步檢測方法精確定位故障點。

3. 電纜故障測試儀的工作流程

       準備工作：確認電纜狀態，準備測試設備和工具。
       測試接線：按照要求連接測試儀和電纜。
       信號發射：通過脈沖發生器向電纜發送測試信號。
       信號接收：接收從故障點反射回來的信號。
       數據分析：對接收到的信號進行分析，計算故障點位置。
       結果輸出：以波形圖或數值形式輸出測試結果。


4. 電纜故障測試儀的優勢

       快速準確：采用先進的數字信號處理技術，快速捕捉并分析信號。
       操作簡便：友好的用戶界面，簡化了操作流程。
       適應性強：適用于多種電纜類型和工作環境。
       可靠性高：高精度傳感器和電路設計，確保測試結果的準確性。
       功能全面：集成了多種高級功能，如路徑探測、故障定點等。

       電纜故障測試儀是電力系統維護中不可或缺的工具。它通過精確的測試原理和高效的工作流程，為電纜故障的檢測和定位提供了

強有力的技術支持。
