試驗目的：

　　判斷避雷器絕緣電阻測量是否受潮或瓷套裂紋等缺陷。

　　試驗范圍：避雷器本體絕緣電阻;底座絕緣電阻

　　避雷器絕緣電阻測量試驗步驟：

　　1)實驗前對兆歐表本身進行檢查，將兆歐表水平放穩進行以下操作：

　　1接通整流電源型兆歐表電源或搖動發電機型兆歐表在低速旋轉時，用導線瞬時短接“L”和“E”端子，其指示應為零。

　　2開路時，接通電源或兆歐表達額定轉速時其指示應指無窮大

　　3斷開電源，將兆歐表的接地端與被試品的地線連接

　　4兆歐表的高壓端接上屏蔽連接線，連接線的另一端懸空(不接試品)，再次接通電源或者驅動兆歐表，兆歐表指示應仍然指示無窮大。

　　2)試驗時首先將避雷器本體低壓端子接地。

　　3)避雷器低壓端子接兆歐表的“E”端

　　4)試驗用導線應使用專用帶屏蔽的絕緣護套線，一端接兆歐表L端，G接屏蔽，另一端接避雷器高壓端子

　　5)最后接通儀表電源線,自帶電池的兆歐表和手搖式無需接電源線.

　　6)檢查試驗接線正確，工作人員與施加電壓部位保持足夠的安全距離，操作人員征得負責人許可后，開始測量，讀取絕緣電阻值，填寫實驗數據。

　　7)測量完畢，首先斷開儀器總電源，用放電棒將高壓端充分放電后，拆除高壓端接線，然后拆除儀器端高壓線，最后拆除儀器接地線，試驗結束。

　　8)整理儀器，記錄溫度和濕度，把儀器擺放回原位;

　　9)測量數值與標準或歷史數據比較，判斷是否合格，撰寫試驗報告。

　　試驗接線：

　　兆歐表“E”是接被試品的接地端的，為正極性;“L”是接被試品高壓端的，為負極性;“G”是接屏蔽端的，為負極性

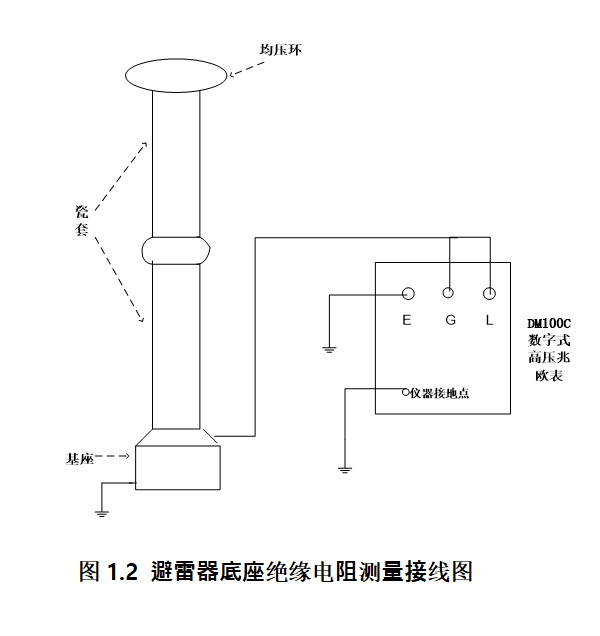

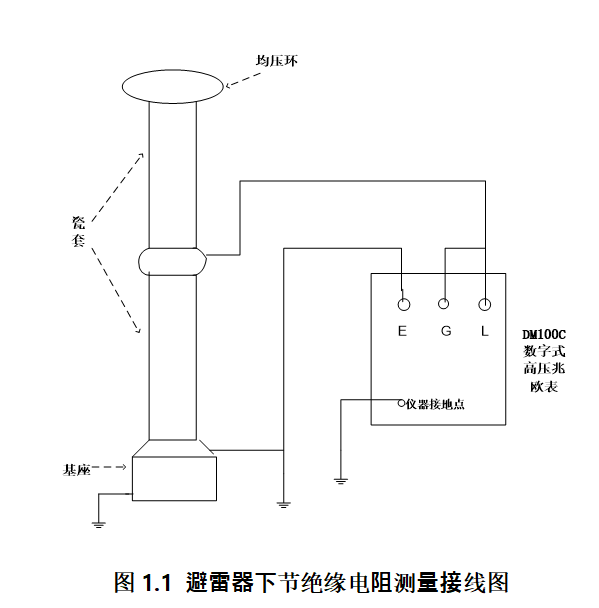

　　對于本體的絕緣電阻測量試驗接線如圖1.1所示;對于底座的絕緣電阻接線如圖1.2所示：

　　試驗標準：

　　所測絕緣電阻應符合下列要求：

　　1)35kV以上不低于2500兆歐

　　2)35kV及以下不低于1000兆歐

　　3)底座絕緣電阻不低于5兆歐

　　4)所測絕緣電阻與出廠、交接試驗值、歷次試驗值比較，不得有明顯降低或較大偏差。

　　試驗注意事項：

　　1)實驗前后對被試品放電，防止殘余電荷傷人

　　2)被試設備周圍有運行設備時，做好感應電壓防范措施;

　　3)試驗時認真監護，防止人員觸及加壓部位，操作過程中嚴格執行呼唱制度;

　　4)嚴格執行安規和現場作業控制卡的規定選用專用屏蔽測試線，測試線應有足夠的絕緣強度，否則測試線不能拖地，應使用絕緣桿或者絕緣帶支撐，避免影響測量結果;

　　5)濕度的影響對表面泄漏電流的影響較大，絕緣表面潮氣吸附在瓷套表面形成水膜，常使絕緣電阻顯著降低，一般在空氣相對濕度不高于80%條件下進行試驗，在相對濕度大時，采取清掃、電吹風吹干、屏蔽等措施消除影響;

　　6)感應電壓的影響：當被試設備上感應電壓較高時影響測試結果;

　　7)測試線是否破損、斷線等。

　　試驗周期：

　　1)交接時或大修后;

　　2)發電廠、變電所避雷器每年雷雨季前;

　　3)必要時。
