產品簡介

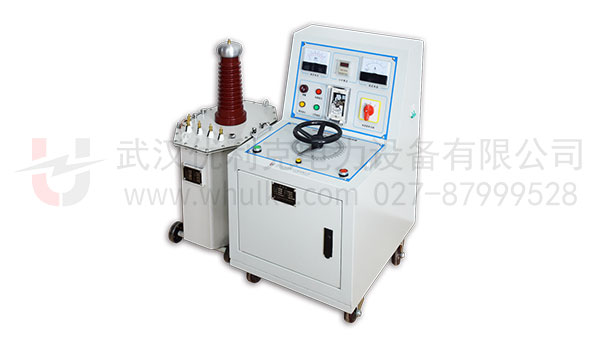

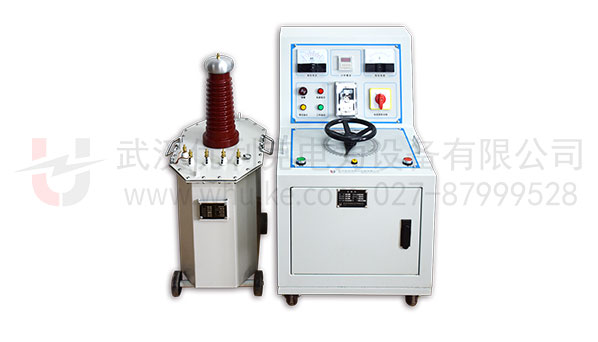

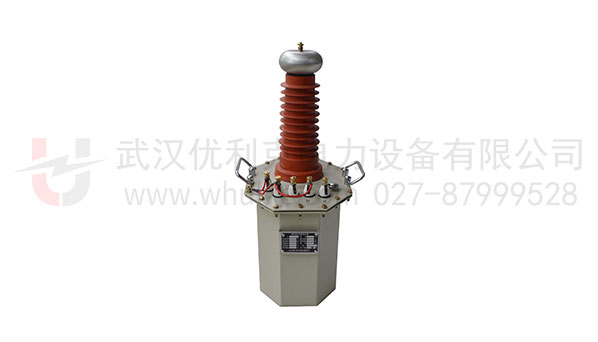

       YDJ系列油浸式試驗變壓器，是根據《試驗變壓器》標準在原同類產品基礎上經過大量改進后，研制生產的系列試驗變壓器，該產品遵照DL/T848.2-2004《高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》，研制生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

性能與特征

      1、油浸式試驗變壓器選材優良，質量可靠，穩定性好。

      2、電壓裕度大，電暈聲小，局放小。

      3、采用新式絕緣材料，體積小，重量輕便。

技術參數

型   號	容量 (KVA)	高壓電壓 （KV）	高壓電流 （mA)）	低壓輸入		變比 (高/儀)	溫升℃(30分鐘)
				電壓(V)	電流(A)
YDJ-3/10	3	10	300	200	15	100	10
YDJ-6/10	6	10	600	200	30	100	10
YDJ-40/80	40	80	500	400	100	800	10
YDJ-20/50	20	50	400	400	50	500	10
YDJ-30/50	30	50	600	400	75	500	10
YDJ-50/50	50	50	1000	400	125	500	10
YDJ-5/100	5	100	50	200	25	1000	10
YDJ-10/100	10	100	100	200	50	1000	10
YDJ-20/100	20	100	200	400	50	1000	10
YDJ-30/100	30	100	300	400	75	1000	10
YDJ-50/100	50	100	500	400	125	1000	10
YDJ-20/150	20	150	133	400	50	1500	10
YDJ-30/150	30	150	200	400	75	1500	10
YDJ-50/150	50	150	333	400	125	1500	10
YDJ-100/150	100	150	667	400	250	1500	10
YDJ-50/200	50	200	250	400	125	2000	10
YDJ-100/200	100	200	500	400	250	2000	10
YDJ-150/200	150	200	750	400	395	2000	10
YDJ-200/200	200	200	1000	400	375	2000	10
YDJ-300/200	300	200	1500	400	750	2000	10
YDJ-50/300	50	300	170	400	125	3000	10
YDJ-100/300	100	300	333	400	250	3000	10
YDJ-150/300	150	300	500	400	375	3000	10
YDJ-200/300	200	300	667	400	500	3000	10
YDJ-300/300	300	300	3000	400	750	3000	10

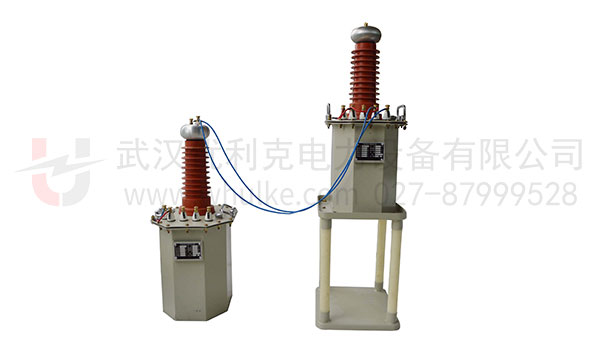

        注：該系列產品中有200V抽頭，可二臺或三臺串級成100KV、150KV、200KV、300KV及更高的高電壓。根據用戶需要，在高壓繞組中可抽出5-15KV的中壓抽頭，供高壓電機作交流耐壓試驗。
